推焦车除尘系统应用

发布时间:2017-02-12浏览次数:14093 次 来源:本站

焦化厂推焦车除尘系统无线方案

编辑:XK

文案:杨辉

声明:本方案是以现场实地应用为基础所写的原创方案,未经允许请勿用作其他商业转载使用。


一、企业背景

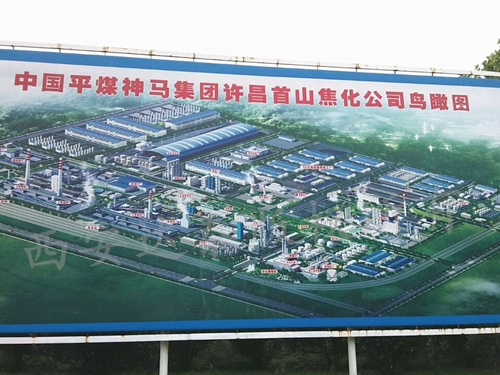

中国平煤神马集团许昌首山焦化有限公司是由平煤集团、中电投集团、卧虎山焦化合资建设,年产全于焦炭100万吨,配有电厂、化工厂、洗煤厂,公司现有资产15亿元,年销焦20亿元。中国平煤神马集团是我国品种全的炼焦煤、动力煤生产基地和亚洲的尼龙化工产品生产基地。产业遍布河南、湖北、江苏、上海、陕西等9个省区,产品远销30多个国家和地区,与40多家世界500强企业及跨国集团建立了战略合作关系。旗下拥有平煤股份和神马股份两家上市公司,居2010中国企业500强第75位。

西安达泰电子有限责任公司 DTD110H 无线通讯实例 焦化厂无线通讯 推焦车无线 除尘系统无线控制



二、推焦车无线控制地面除尘风机


1. 需求描述

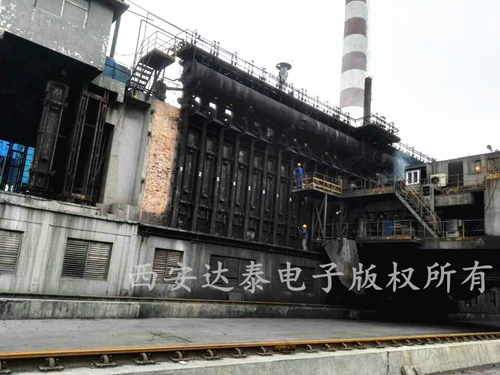

中国平煤神马集团许昌首山焦化有限公司现场有两台移动工作的推焦车,每台推焦车各装有一个旋转按钮,需要通过无线远程控制地面除尘风机高速和低速运转。推焦车与地面除尘风机的距离约500米。推焦车上的信号同时也会通过西门子S7-300 PLC上传到监控中心的组态软件上。监控室组态软件时时监测每台推焦车控制风机除尘状态。

西安达泰电子有限责任公司 DTD110H 无线通讯实例 焦化厂无线通讯 推焦车无线 除尘系统无线控制

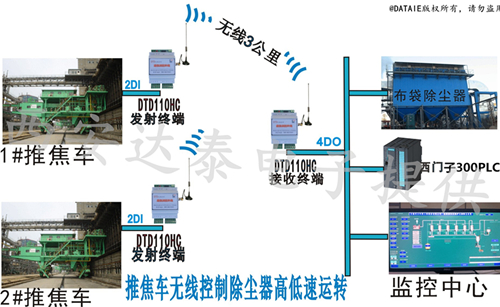

2. 【西安达泰提供】无线解决方案

然而通过西安达泰研发制造的开关量无线测控终端--DTD110HC就可以简单实现该功能。

给每台推焦车安装一块两路无线开关量输入终端(发射端),把旋转按钮的高速和低速信号线接入到无线终端的输入端。无线开关量输出终端(接收端)安装在可控制地面除尘风机动作的西门子S7-300 PLC上。这样就可以实现在推焦车上无线控制除尘风机的高低速运转并且同时在监控中心监测推焦车的工作状态。

西安达泰电子有限责任公司 DTD110H 无线通讯实例 焦化厂无线通讯 推焦车无线 除尘系统无线控制



三、使用无线的好处

1. 缩短项目完成时间,不需布线

2. 没有运行费用

3. 方便维护,3-5年无需维护设备

4. 无需编程,通电即用

5. 通讯可靠,15年工业现场无线通讯经验

6. 极大地减少了操作流程和安全隐患,提高了效率

西安达泰电子有限责任公司 DTD110H 无线通讯实例 焦化厂无线通讯 推焦车无线 除尘系统无线控制


四、焦化厂用户应用案例

◆ 山东石横特钢控股集团有限公司,推焦车控制除尘风机 2015年实施

◆ 平煤神马集团许昌首山焦化厂,推焦车控制除尘风机 2016年实施

◆ 新疆昌吉天翼焦化厂,电机远程控制 2015年实施

◆ 山东省淄博市傅山焦化厂,调节器阀门控制 2014实施

◆ 河北邯郸钢铁焦化厂,天车和地面的控制室之间 2012实施

◆ 重庆钢铁焦化厂,拦焦车和加煤车除尘,500米,2017年

◆ 内蒙古黄河工贸集团千里山煤焦化厂,推焦车控制除尘风机,300米,2017年

◆ 金牛天铁煤焦化有限公司,地面拦焦车和DCS之间的无线通讯,300米,2017年

◆ 九江焦化厂,推焦车除尘信号,300米,2018

◆ 江西金属焦化, 8路开关量无线传输,距离500米,2018

◆ 太原润民环保,焦化厂PLC之间485无线通讯,2018

◆ 山西吕梁铁厂,铁厂铸造车间里用,控制室16DI接收端1DO,2018

◆ 唐山国义焦化厂,4台车子控制风机高低速运转与阀门开与关,200米 ,2018

◆ 唐山达丰焦化,推焦车和地面除尘系统无线通讯,2018

◆ 潍坊焦化厂,推焦车、装煤车、倒烟车互锁,300米,2018

◆ 河北嘉胜豪环保设备有限公司,2个揽焦车与控制室,300米,2018

◆ 长治市南村煤化,多路开关信号无线传输,500米,2018

◆ 泊头市大华环保工程有限公司,焦化厂推焦车控制除尘风机,300米,2018

◆ 江苏沂州煤焦化有限公司,焦化厂环境监测,将采集信号无线传输电脑,1公里,2018

◆ 武汉华柏环保科技, 焦化厂6个车子开关信号传输控制室,400米,2018

◆ 神华内蒙古煤焦化西来峰焦化厂,PLC和4个移动阀门之间互锁,2018

◆ 唐山中润焦化厂,推焦车拦焦车互锁,200米,2018



五、相关链接简介

【点击下载】焦化厂推焦车无线除尘系统方案.pdf

【点击进入】无线开关量单向信号传输终端--DTD110H

【点击进入】无线模拟量单向信号传输终端--DTD110F

【点击进入】西安达泰无线产品指南.h5
