PLC无线通讯模块

■ 概述

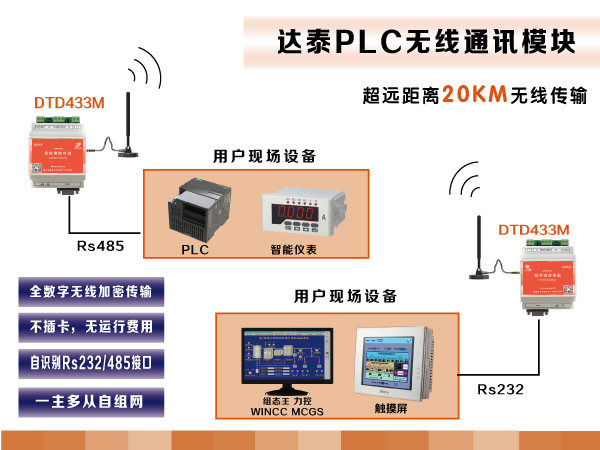

PLC无线通讯模块通过Rs485/232接口与西门子、三菱、AB、施耐德、欧姆龙、台达等PLC配套使用，使PLC拥有无线的功能，从而实现PLC与PLC之间；PLC与触摸屏之间；PLC与组态软件之间的远程无线通讯功能。同时PLC无线通讯模块也可以直接替代PLC实现I/O及模拟量信号的无线远程信号还原功能。

■ 产品介绍

PLC无线通讯模块20年工业无线测控行业经验沉淀所研发，DTD433M采用全数字无线加密的传输方式，通过Rs485/232接口与PLC、DCS、智能仪表及传感器等设备组成无线测控网络。达泰PLC无线通讯模块同时能与组态软件、人机界面、触摸屏、测控终端等工控产品实现无线485协议、西门子PPI协议、MODBUS协议、三菱N:N协议、台达PLC、欧姆龙PLC的通信协议等的组态，为工业测控领域提供了远距离无线通信的解决方案，大大节省了系统集成商现场调试和售后维修服务的时间及费用。PLC无线通讯模块DTD433M既可以实现点对点通信，也适合于点对多点，分散不便于挖沟布线等应用场合，传输距离可达50KM，简单，可靠，高效。

■ PLC无线通讯模块经典应用方案

1. PLC与PLC之间无线传输
   多台西门子S7-200Smart PLC之间无线Modbus通讯例程；
   多台三菱FX系列PLC之间无线N:N通讯例程；
   多台汇川PLC之间无线Modbus通讯例程；
   多台西门子S7-1200PLC之间无线通讯例程；
   多台施耐德PLC之间无线通讯例程；
   不同品牌型号PLC之间的无线通讯实现方法。

2. 触摸屏与PLC之间无线传输
   昆仑通态触摸屏MCGS与PLC的无线通讯例程；
   信捷触摸屏与信捷XC系列PLC通讯实例；
   威纶通触摸屏与PLC的无线通讯例程；
   Autoface触摸屏与西门子PLC的无线MODBUS通信。

3. 组态软件与 PLC之间无线传输
   组态王与西门子PLC无线Modbus/PPI通讯例程；
   组态王与欧姆龙CP1H系列无线通信例程；
   昆仑通态组态界面与三菱FX系列无线通讯例程；
   Wincc组态王软件与西门子PLC的无线PPI通信。

4. 工业场合RS485有线网络改造
   昆仑通态（MCGS）触摸屏与多个仪表之间Modbus通讯例程；
   抄表信号无线采集方案；
   PC与仪表信号开关量模拟量无线Modbus通讯例程。

■ 功能概述

1. DTD4系PLC无线通讯模块可以直接代替有线的RS485网络，实现无线485组网；
   2. 无需二次开发，不需要编写程序，通电即用；
   3. 不用插卡，无运行费用。可以穿过障碍，绕过阻挡物；
   4. 达泰全数字加密无线传输技术，非透明传输，有效降低误码率，提高数据传输可靠性；
   5. 达泰无线通讯模块传输距离50KM内，取代GPRS传输方式（需支付运行费用）；
   6. 兼容不同品牌plc通讯协议，例如：西门子PPI，三菱N:N，欧姆龙Host-Link，Modbus RTU等协议；
   7. 自识别Rs232/Rs485接口；
   8. 工业环境：-30～70℃/0～90%RH，可确保工作于各种恶劣环境工业场合长期运行；
   9. 直流9~24V宽电源电压供电，平均工作电流小于50mA。

■ 行业认可

◆ 平煤神马集团许昌首山焦化厂推焦车无线除尘系统改造项目，使用DTD110HC
   ◆  鞍山钢铁集团炼焦厂区内多处模拟量信号无线监测，使用DTD110FEY
   ◆   百岁山生产基地无线水位控制系统应用，使用DTD110HC
   ◆  郴州远大住宅工业集团搅拌站送料斗无线系统，使用DTD435MC
   ◆  陕西渭河发电厂斗轮机输煤无线控制系统，使用DTD122FHC
   ◆  湖南正大畜牧有限公司猪产房无线环控系统采集报警，使用DTDD122FHCY
   ◆  油气管道输送安全国家工程实验室中俄天然气战略管线项目，使用DTD435MC
   ◆  澳大利亚电厂空气预热器漏风间隙控制系统的改造，使用DTD433FC/DTD433MC
   ◆   宁波金田铜业集团熔铸车间人机界面无线控制加料小车，使用DTD434MC
   ◆  海螺水泥厂，水装袋机和计数系统无线传输项目，DTD434MA
   ◆  永登水泥厂，堆取料机与DCS无线改造项目，DTD120HC

■ 达泰PLC无线通讯模块的特色

1. 全数字加密无线传输方式
   达泰PLC无线通讯模块（DTD433M/DTD434M/DTD435M）采用全数字无线加密传输方式：将传输的数据进行加密，保证工业数据可靠性与安全性。

2. 后期无收取运行费用，无需插手机卡
   达泰PLC无线通讯模块无线传输距离不受限制，免除工程完工后SIM卡欠费续费困扰

3. 接线即用，无需二次开发
   达泰PLC无线通讯模块不需要更改或重新编写程序。接线和供电后就可实现无线通讯功能

4. ISO9001质量管理体系认证
   达泰生产PLC无线通讯模块通过ISO9001质量管理体系认证

5. PLC无线通讯模块应用行业广泛
   PLC无线通讯模块已被石油、医疗、化工、冶炼、建筑行业应用十年以上，达泰PLC无线解决方案成熟

6. 自主研发，拥有多项发明专利
   基于经验，始于技术。8项发明专利，2项软著专利

■ 相关产品

◆ 西门子、施耐德及ABB等欧美系PLC专用无线通讯终端——DTD434M
   ◆  三菱、欧姆龙及台达等日系PLC专用无线通讯数据终端——DTD435M
   ◆   工业级无线通信数据终端——DTD433M
   ◆  多点集群组网无线开关量测控终端——DTD433H
   ◆  多点集群组网无线模拟量信号测控终端——DTD433F
   ◆  点对点无线开关量信号传输器——DTD110H
   ◆  点对点无线模拟量信号传输器——DTD110F
   ◆  双向混合信号无线传输器——DTD122FH
