组态王软件与S7-1200 无线MODBUS通信方案

发布时间:2019-12-25浏览次数:190 次

组态王软件与S7-1200

无线MODBUS通信方案

本方案是组态软件与西门子 S7-1200进行无线 MODBUS 通信的实现方法。此方案可以作为西门子 S7-1200与组态软件的无线 MODBUS 通信实例。在本方案中采用了西门子PLC专用无线通讯终端——DTD434MC,作为实现无线通讯的硬件设备

一、方案概述

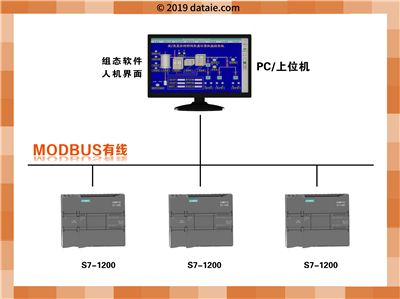

1.有线 MODBUS 网络

组态王配置为标准 MODBUS 主站,西门子 PLC 使用 MODBUS 库文件配置为 MODBUS 从站,使用简单方便,不必深入理解 MODBUS 协议细节,即可完成通信。在本方案的基础上可以进一步对实际应用进行扩展。

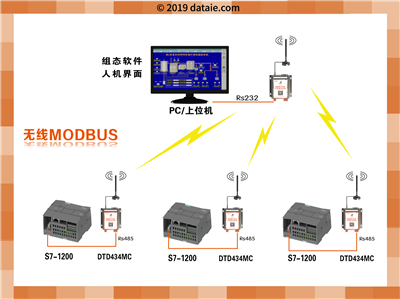

2.无线 MODBUS 网络

通过西安达泰电子 DTD434MCC 方便实现无线 MODBUS 网络,无需更改网络参数直接替换有线连接。


二、组态王实现MODBUS主站

试验设备及其接线



组态软件:组态王 6.55

DTD434MC

Rs232延长线

1. DTD434M与电脑接线

   Rs232延长线,两端分别连接无线通讯终端和电脑的Rs232接口。

2.新建组态王工程

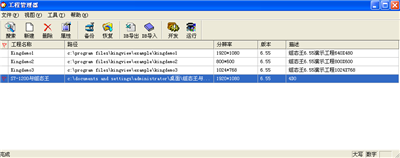

打开组态王工程管理器,菜单栏点击搜索,弹出新建工程向导对话框,点击所要用的工程,如S7-1200与组态王,点击下一步完成,新建工程被添加到工程管理中。如下图所示:


三、S7-1200实现MODBUS从站

1.设备接线

用西门子PLC专用Rs485线,红线接入无线通讯终端的A+接口;黑线接入无线通讯终端的B-接口;串口与S7-1200的串口连接。

2.创建设备

图片4.png击工程管理器中新建的工程,进入工程浏览器界面,选择工程浏览器中的设备

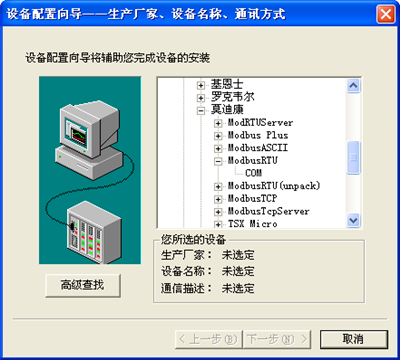

COM1新建进入设备配置向导,选择 PLC莫迪康ModbusRTUCOM



点击下一步,给设备命名,如DTD434,继续点击下一步,选择计算机串口

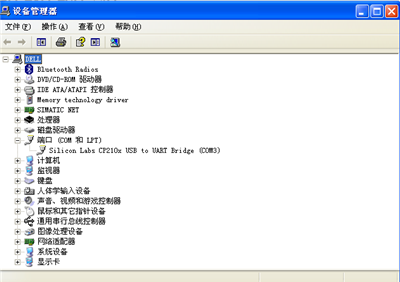

我的电脑右击属性硬件设备管理器端口 ,如下图所示;

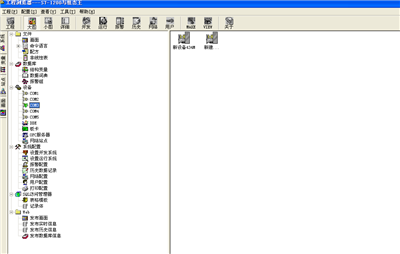

如本机串口使用 COM3,继续下一步选择 DTD434从站站号,如 2#,继续下一步,创建设备完成,在设备区显示新建的 DTD434 设备,如下图所示:

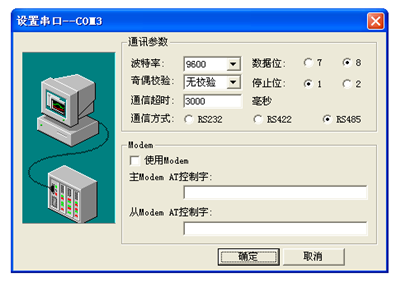

点击串口3 更改与之对应的参数;波特率9600,数据位8,停止1,无校验 ,

 通   讯方式RS485如下图所示;



3.运行工程

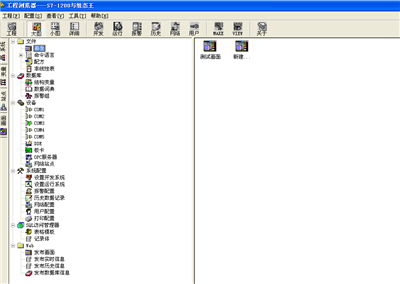

左击图片8.png双击 图片9.png进入测试画面,如下图所示;

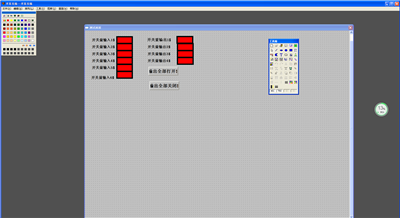

点击测试画面,调节里面的的参数,如下图所示;




点击文件切换到 View 点击确认进入如下运行画面;



四、通讯测试

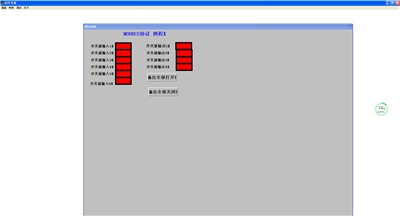

分别点击开关量输出1,2,3,4开关如下图所示;

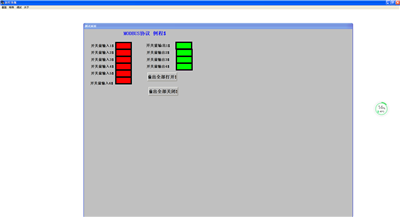

打开后开关量输出则为绿色如下图所示;



每打开一路开关量,与之相对应的S7-1200上的DO指示绿灯亮起,每关闭一路开关量,与之相对应的S7-1200上的DO指示绿灯熄灭,则通讯正常。变量与画面进行变量映射组态软件与西门子S7-1200有线通讯建立完成。



四、欧美系PLC专用无线通讯终端——DTD434MC

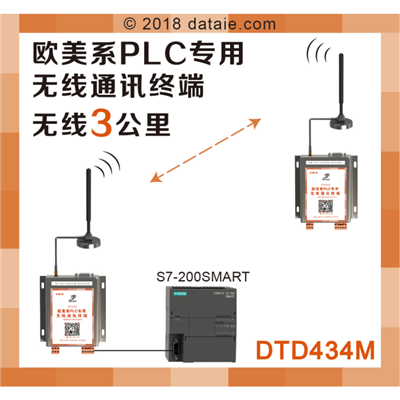

图片15.png达泰4系无线数据通讯终端DTD434MC,内嵌RS232/RS485双接口,可以直接替代RS232/RS485等传统有线方案,无需编程。DTD434MC能与西门子PLC、组态软件、人机界面、触摸屏、测控终端等工控产品组成无线测控网络,实现西门子无线PPI协议、无线MODBUS协议的组态,为工业测控领域提供了中短距离无线通讯的简单高效解决方案。大大缩短工程项目时间,彻底解决有线方案施工繁琐、设备后期维护成本高等难题,并且在后期也不会产生运行费用。

  :

 直接代替有线RS485方案,实现无线组网通讯;

 全数字无线加密方式,保证数据安全可靠;

 直流9~24V宽电源电压供电,平均工作电流小于50mA

 精美铝合金外壳:120×105×30mm4个条形安装固定孔

 通信接口:RS232/RS485

 传输距离:10KM范围内可选;

 支持标准串口协议:Modbus RTU协议、PPI协议。





扫描二维码关注“PLC无线通讯方案” DTD110HF 你想要的工业无线通讯方案都能找到
扫描二维码关注“PLC无线通讯方案” DTD110HF  你想要的工业无线通讯方案都能找到

组态王软件与S7-1200

无线MODBUS通信方案

本方案是组态软件与西门子 S7-1200进行无线 MODBUS 通信的实现方法。此方案可以作为西门子 S7-1200与组态软件的无线 MODBUS 通信实例。在本方案中采用了西门子PLC专用无线通讯终端——DTD434MC,作为实现无线通讯的硬件设备

一、方案概述

1.有线 MODBUS 网络

组态王配置为标准 MODBUS 主站,西门子 PLC 使用 MODBUS 库文件配置为 MODBUS 从站,使用简单方便,不必深入理解 MODBUS 协议细节,即可完成通信。在本方案的基础上可以进一步对实际应用进行扩展。


2.无线 MODBUS 网络

通过西安达泰电子 DTD434MCC 方便实现无线 MODBUS 网络,无需更改网络参数直接替换有线连接。


二、组态王实现MODBUS主站

试验设备及其接线



组态软件:组态王 6.55

DTD434MC

Rs232延长线

1. DTD434M与电脑接线

   Rs232延长线,两端分别连接无线通讯终端和电脑的Rs232接口。

2.新建组态王工程

打开组态王工程管理器,菜单栏点击搜索,弹出新建工程向导对话框,点击所要用的工程,如S7-1200与组态王,点击下一步完成,新建工程被添加到工程管理中。如下图所示:


三、S7-1200实现MODBUS从站

1.设备接线

用西门子PLC专用Rs485线,红线接入无线通讯终端的A+接口;黑线接入无线通讯终端的B-接口;串口与S7-1200的串口连接。

2.创建设备

图片4.png击工程管理器中新建的工程,进入工程浏览器界面,选择工程浏览器中的设备

COM1新建进入设备配置向导,选择 PLC莫迪康ModbusRTUCOM



点击下一步,给设备命名,如DTD434,继续点击下一步,选择计算机串口

我的电脑右击属性硬件设备管理器端口 ,如下图所示;



如本机串口使用 COM3,继续下一步选择 DTD434从站站号,如 2#,继续下一步,创建设备完成,在设备区显示新建的 DTD434 设备,如下图所示:


点击串口3 更改与之对应的参数;波特率9600,数据位8,停止1,无校验 ,

 通   讯方式RS485如下图所示;



3.运行工程

左击图片8.png双击 图片9.png进入测试画面,如下图所示;


点击测试画面,调节里面的的参数,如下图所示;




点击文件切换到 View 点击确认进入如下运行画面;



四、通讯测试

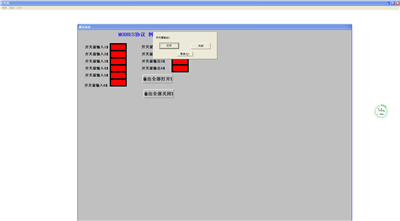

分别点击开关量输出1,2,3,4开关如下图所示;
