西门子plc编程技巧(硬件篇)

发布时间:2020-04-14浏览次数:3423 次来源:西安达泰电子

西门子PLC编程|S7-200SMART plc编程|西门子plc编程技巧

西门子plc编程技巧(硬件篇)


★ 特别声明:文章及方案图片皆为原创,如有雷同,纯属抄袭。

PLC在工业控制领域被广泛应用,他就像是机器的大脑一样,控制着机器有序的工作。如何使得PLC这个大脑有序的工作,完全取决于PLC编程人员的能力。往往一个好的编程程序习惯可以让事情事半功倍。用正确的逻辑思维和方法去写程序,一方面可以减少出错,另一方面就是方便检查程序里出现的bug。下面由西安达泰电子的PLC无线通讯专家团队来为大家盘点一下,西门子PLC的一些编程小窍门和好的习惯:

西安达泰电子,智能化改造,工业无线通讯,无线plc,达泰电子,485无线通信模块,485无线传输通讯模块,无线通信模块,plc通讯模块,plc无线通信模块


■ 关于选型

项目开始需要统计出IO点表,一般在设计初期需要确定。考虑到变动一般保留10%-20% 的预留量。

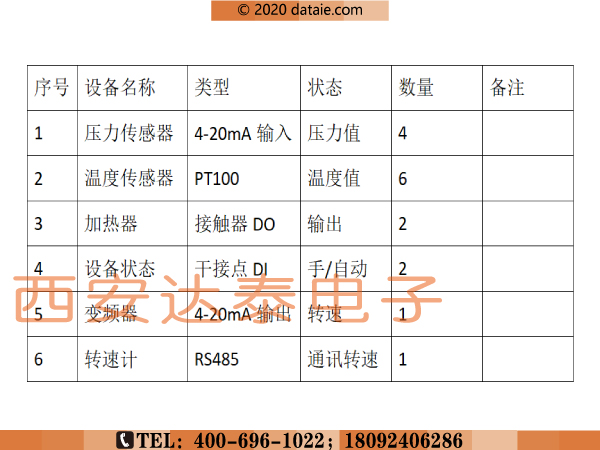

如下图所示 ▼

根据统计的IO点表,再参考PLC的选型手册,首先选定CPU和通讯模块。一般PLC的CPU会根据不同的需求分为不同的IO数量,如果不够用再考虑扩展模块,原则上先从点数多的模块开始扩展。选好模块后再进行硬件组态。去报选型没有问题。

西安达泰电子,智能化改造,工业无线通讯,无线plc,达泰电子,485无线通信模块,485无线传输通讯模块,无线通信模块,plc通讯模块,plc无线通信模块

 关于地址

一般硬件组态完成后设备的IO地址也就为唯一确定的地址,这时候在硬件组态下面可以查看每个模块不同通道的地址,参考图纸并如下表统计,或者在工程中备注,以便编写程序代码时快速调用。

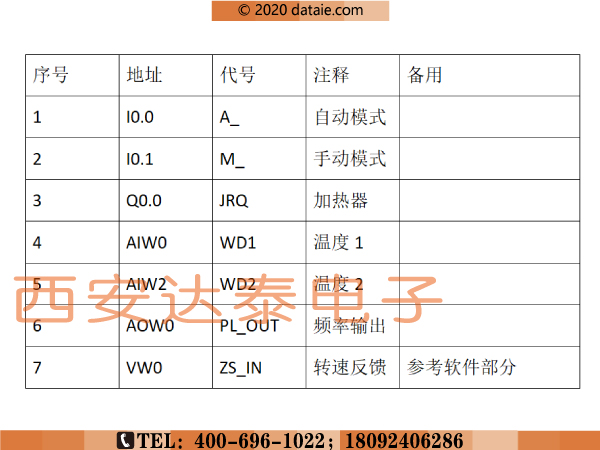

上表内容可在程序中的符号表中实现,这样我们在编写程序的时候就不需要再对应图纸查找IO地址,只需要调用代号就可以。这样做不仅方便快捷而且在多点数的工程中不易出错。还有一个好处就是在IO地址发生变化时我们只需要把第二列地址栏的地址做更改,程序不需要做任何改动仍然可以正常运行。这样做是不是很方便?

西安达泰电子,智能化改造,工业无线通讯,无线plc,达泰电子,485无线通信模块,485无线传输通讯模块,无线通信模块,plc通讯模块,plc无线通信模块

■ 关于输入输出接线

输入线路,开关量输入线路尽量采用干接点接入的方法,这样损坏PLC的概率会很小;或者采用继电器隔离输入的方法,因为更换PLC的成本会远远大于继电器。模拟量的输出线路在信号干扰比较强的地方采用隔离模块接入。距离比较远时尽量采用中继器的方式接入。输出线路,开关量输出线路全部采用中间继电器隔离输出。原因同开关量输入。模拟量输出采用直接输出的方式接线。

西安达泰电子,智能化改造,工业无线通讯,无线plc,达泰电子,485无线通信模块,485无线传输通讯模块,无线通信模块,plc通讯模块,plc无线通信模块

关于电器柜布局

小型化的系统一般采用的是总进线开关以及开关电源等在上布局;接下来是PLC的和控制仪表隔离器等设备;再下面是输入输出继电器组;最下面是继电器热继等较大功率设备;最后是出线端子。这样做出的柜子步进美观大方而而且方便实用,后期查找问题也比较方便快捷。

总结:以上就是个人做工控以来总结的各种经验总结,发出来供大家相互学习和交流。
