【实例】水泥厂堆取料机无线通讯方案用户实例

发布时间:2017-08-22浏览次数:9050 次

★ 特别声明:文章及方案图片皆为原创,如有雷同,纯属抄袭。


企业简介


甘肃祁连山水泥集团股份有限公司古浪祁连山水泥厂系央企——中国中材集团有限公司所属H股上市公司中国中材股份有限公司的控股子公司,年产水泥100万吨。

西安达泰电子有限责任公司 水泥厂 堆取料机 plc无线通讯 堆料机无线控制取料机 无线通讯传输模块 无线开关量 堆料机 取料机


用户阐述所遇问题


1. 由于堆取料机一直在轨道上运行,电缆磨损严重
2. 电缆不到半年就需要更换一次,花费6000元以上
3. 重新布线,影响工厂正常生产,一天至少减少生产3000吨水泥,经济损失在100万左右。
4. 换成手动操作,由于无法及时从DCS系统得到反馈,容易造成人员伤亡
5. 水泥厂堆取料机所在环境粉尘严重,滑环接触不良,导致信号不稳定的状况时常发生

西安达泰电子有限责任公司 水泥厂 堆取料机 plc无线通讯 堆料机无线控制取料机 无线通讯传输模块 无线开关量 堆料机 取料机


无线方案解决的问题


1. 无线方式取代电缆,省去更换电缆的费用
2. 无线通讯终端不产生任何运行费用
3. 需要进行系统扩容的时候,不影响其它设备正常运行
4. 无线通讯终端功率低,节能环保
5. 安装简便,更换时间短,长时间不需要去维护
6. 无线信道加密,数据安全稳定可靠

西安达泰电子有限责任公司 水泥厂 堆取料机 plc无线通讯 堆料机无线控制取料机 无线通讯传输模块 无线开关量 堆料机 取料机


客户需求简述


将生产中圆堆厂房和长堆厂房内的堆料机和取料机与中控室DCS系统通信中的主要控制信号(堆料机、取料机的中控驱动和急停等)全部由原来的有线控制改为无线控制。

西安达泰电子有限责任公司 水泥厂 堆取料机 plc无线通讯 堆料机无线控制取料机 无线通讯传输模块 无线开关量 堆料机 取料机

【达泰电子提供】无线通讯方案


厂房外景▼

单向16路开关量无线通讯

堆取料机——200米——中控室DCS系统

圆堆的无线通讯方案图▼


厂房外景▼

双向8路开关量无线通讯

两台取料机和一台堆料机分别与各自控制柜DCS无线通讯

堆料机无线控制两台取料机运行

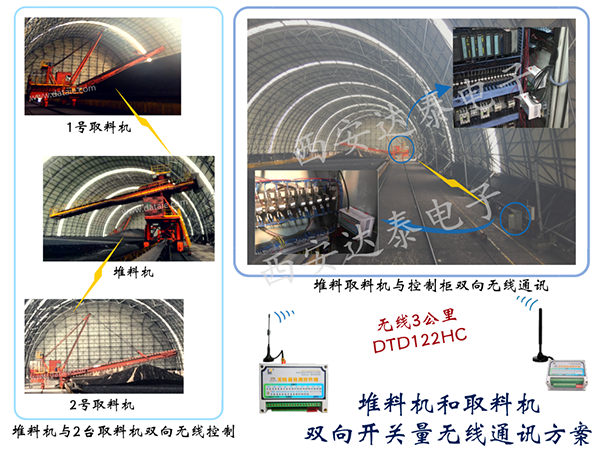

长堆的无线通讯方案图▼


其它水泥厂应用产品


西安达泰电子有限责任公司 水泥厂 堆取料机 plc无线通讯 堆料机无线控制取料机 无线通讯传输模块 无线开关量 堆料机 取料机

祁连山水泥厂堆取料机应用方案详解.pdf 【点击下载】

【论文】无线信号传输装置在水泥厂堆取料机上的应用.pdf 【点击下载】

【视频】水泥厂智能化改造解决方案


选择西安达泰电子的原因


● 兄弟企业的借鉴

隶属于同一企业的永登水泥厂,早在2012年的时候就选用了我们的产品,安装至今未发生过任何不稳定或者设备损坏的现象。

西安达泰电子有限责任公司 水泥厂 堆取料机 plc无线通讯 堆料机无线控制取料机 无线通讯传输模块 无线开关量 堆料机 取料机

● 质量保障

• 西安达泰电子自2002年起在工业无线测控领域已有16年经验

• PLC无线通讯专家团队提供完备的技术支持服务

• 产品无条件质保2年,终身维修
西安达泰电子有限责任公司水泥厂 堆取料机 plc无线通讯 堆料机无线控制取料机 无线通讯传输模块 无线开关量 堆料机 取料机

● 可靠简单高效

• 安装简便,通电即用,不耽误工厂的正常生产

• 不用二次开发,DTD系列是成熟的工业产品

• 可以为水泥厂节约大量的生产运行成本

• 无线信道加密,抗干扰能力强,数据安全


● 行业认可

西安达泰电子有限责任公司连续两年被评为水泥行业百强供应商


西安达泰电子有限责任公司 水泥厂 堆取料机 plc无线通讯 堆料机无线控制取料机 无线通讯传输模块 无线开关量 堆料机 取料机


成功案例节选


以下是部分与西安达泰有过无线通讯方面的合作水泥厂企业单位:(2008年-2018年实施)

◆贵州黔南江丝水泥厂,山上水库水位无线自动控制水泵启停,10公里

◆张家界华新水泥,山上水位无线监测系统,5公里

◆大冶尖峰水泥有限公司,堆取料机和DCS开关信号无线通讯,1公里

◆甘肃永登水泥厂,堆取料机与控制柜开关信号无线传输,100米,2012年实施至今

◆龙里红狮水泥有限公司,水泥生产线装置开关信号无线监控,800米

◆中材(天津)控制工程有限公司,水泥设计院堆取料机和DCS开关信号无线通讯,1公里

◆岐山凤凰山水泥项目 ,水池和泵房无线通讯,10公里

◆昆明宏熙水泥有限公司,水池泵房双向混合量信号无线通讯,2公里

◆云南拉好集团江河水泥,两台分布水泵无线监测,3公里

◆平顶山天瑞水泥厂,取料机无线控制推料机,500m

◆山西双良水泥,堆料机和DCS开关信号控制,300米

◆西安蓝田尧柏水泥有限公司,生产工艺监测,1公里,2010年实施至今

◆福州台泥水泥有限公司,生产线设备无线遥控,20米,2011年至今

◆乌兰察布中联水泥有限公司,取料机与电力室混合双向无线通讯,1KM, 2017年

◆青海西宁大通水泥厂,堆取料机无线控制,300m,2018年

◆华新水泥(郴州)有限公司,开关信号无线传输,100m,2018年

◆阿克苏天山多浪水泥有限责任公司,堆取料机无线控制,300m,2015年至今

◆包头东方希望水泥厂,堆取料机到DCS无线控制,300m,2014年至今

◆青海大通水泥有限责任公司,开关量无线传输,800m,2016年至今

◆开州水泥有限公司,水池水位自动控制,500米,2018

◆滨州山水水泥有限公司,水池液位监测,200米,2018


■ 相关产品及方案


【相关产品】DTD122HFC 双向混合量信号无线传输器

【相关产品】DTD120F 单向模拟量信号无线传输终端

【相关产品】DTD122F 双向模拟量信号无线传输终端

【选型指南】达泰DTD系列产品选型指南基本介绍.h5

【水位方案实例】水池水泵无线通讯方案汇总

【化工厂应用实例】陕西化工厂现场调试纪实

【技术文章】无线技术在旋转窑上的应用

获取第一手案例请关注【PLC无线通讯方案】
